Schaublin 70 Präzisions- und Uhrmacherdrehbank.

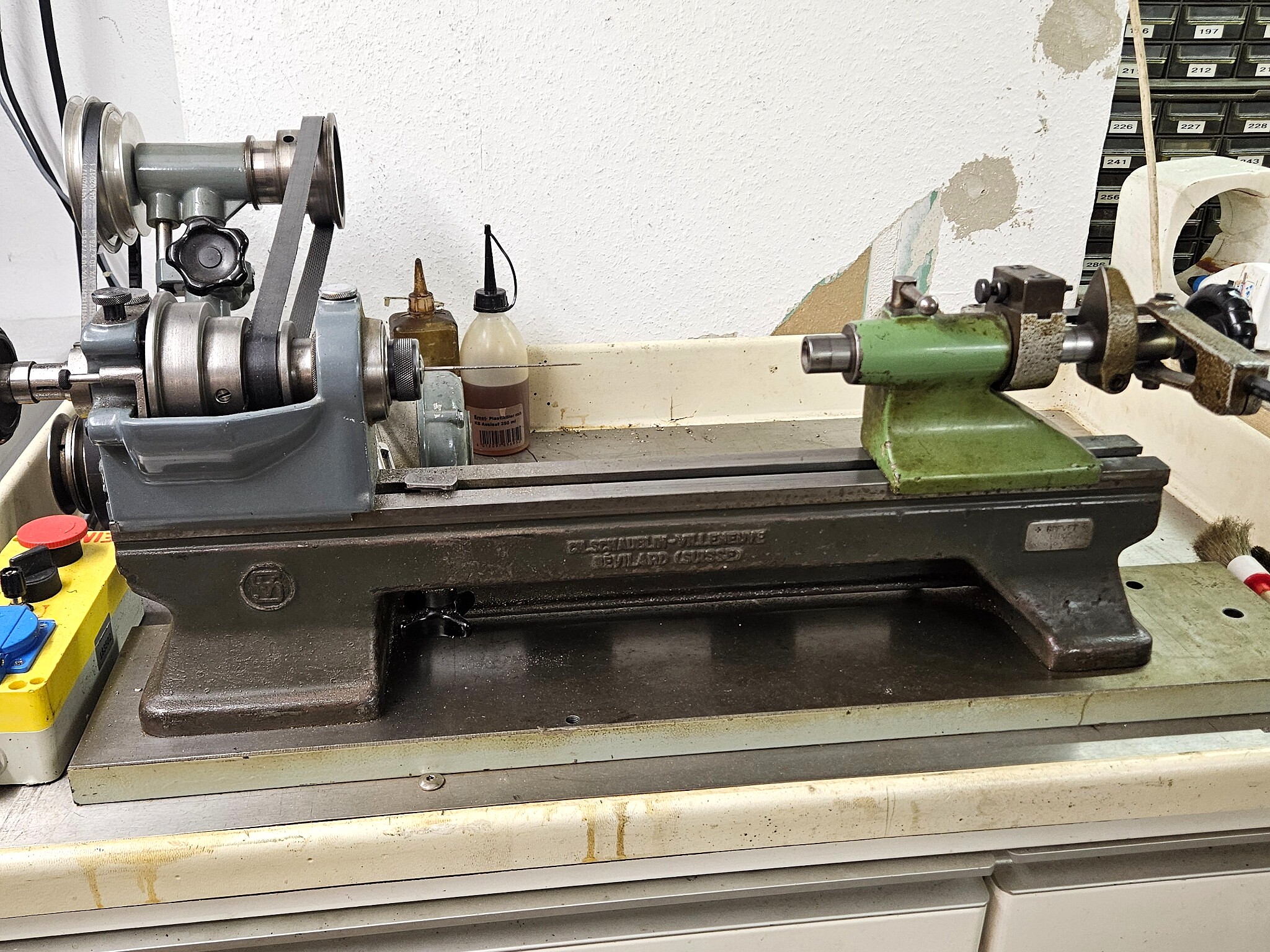

Schaublin 70 Präzisionsdrehbank mit Riemenantrieb, Spindelstock, Kreuzsupport und Reitstock

Feinmechanik

Wo ein Zehntel schon als grob galt

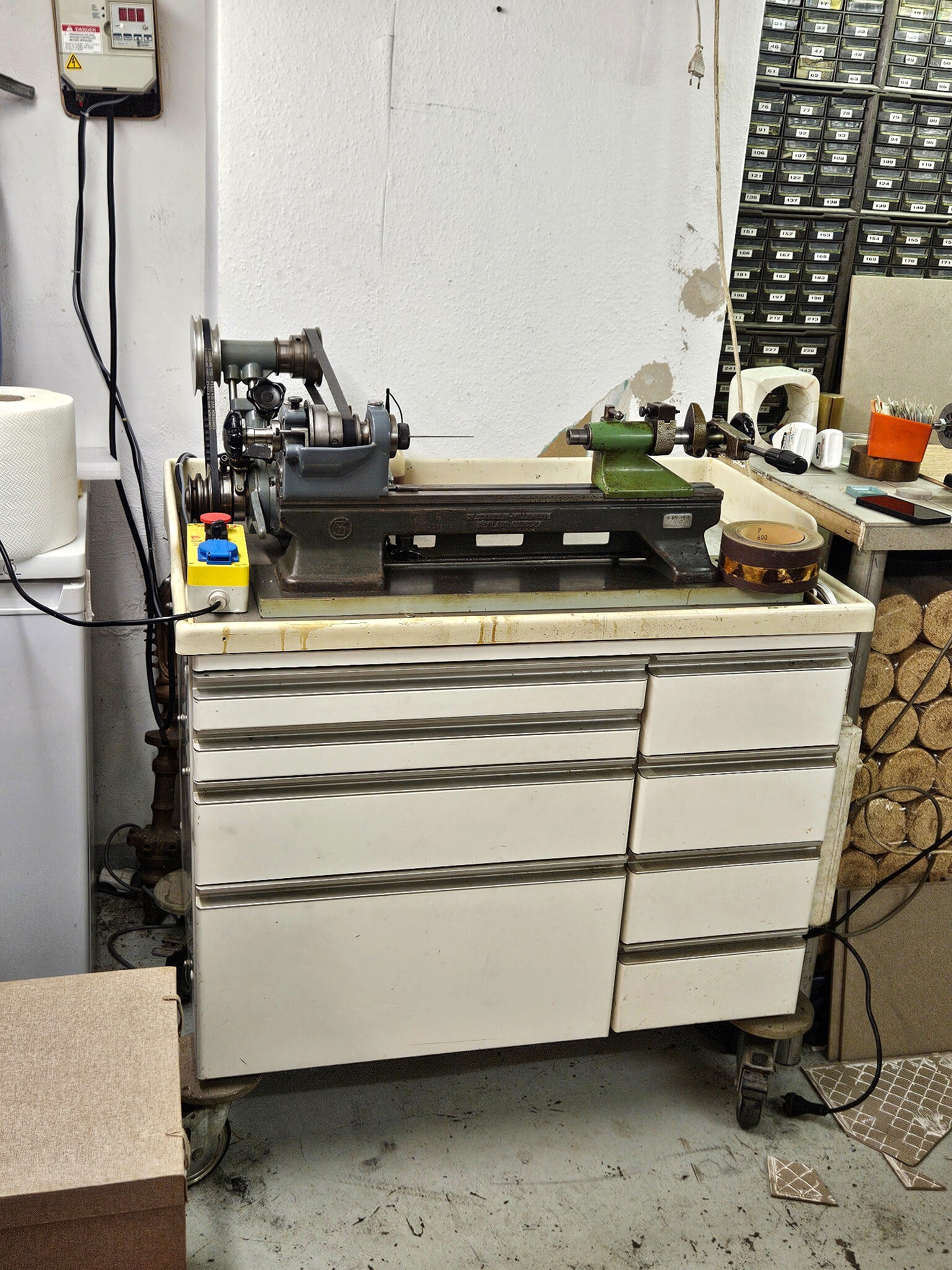

Diese Schaublin 70 stammt aus einer professionell genutzten Uhrmacher- und Feinmechanikwerkstatt. Ihr kompakter Aufbau täuscht leicht darüber hinweg, wofür sie geschaffen wurde: für Arbeiten, bei denen bereits kleinste Abweichungen darüber entscheiden, ob ein Bauteil funktioniert oder Ausschuss ist.

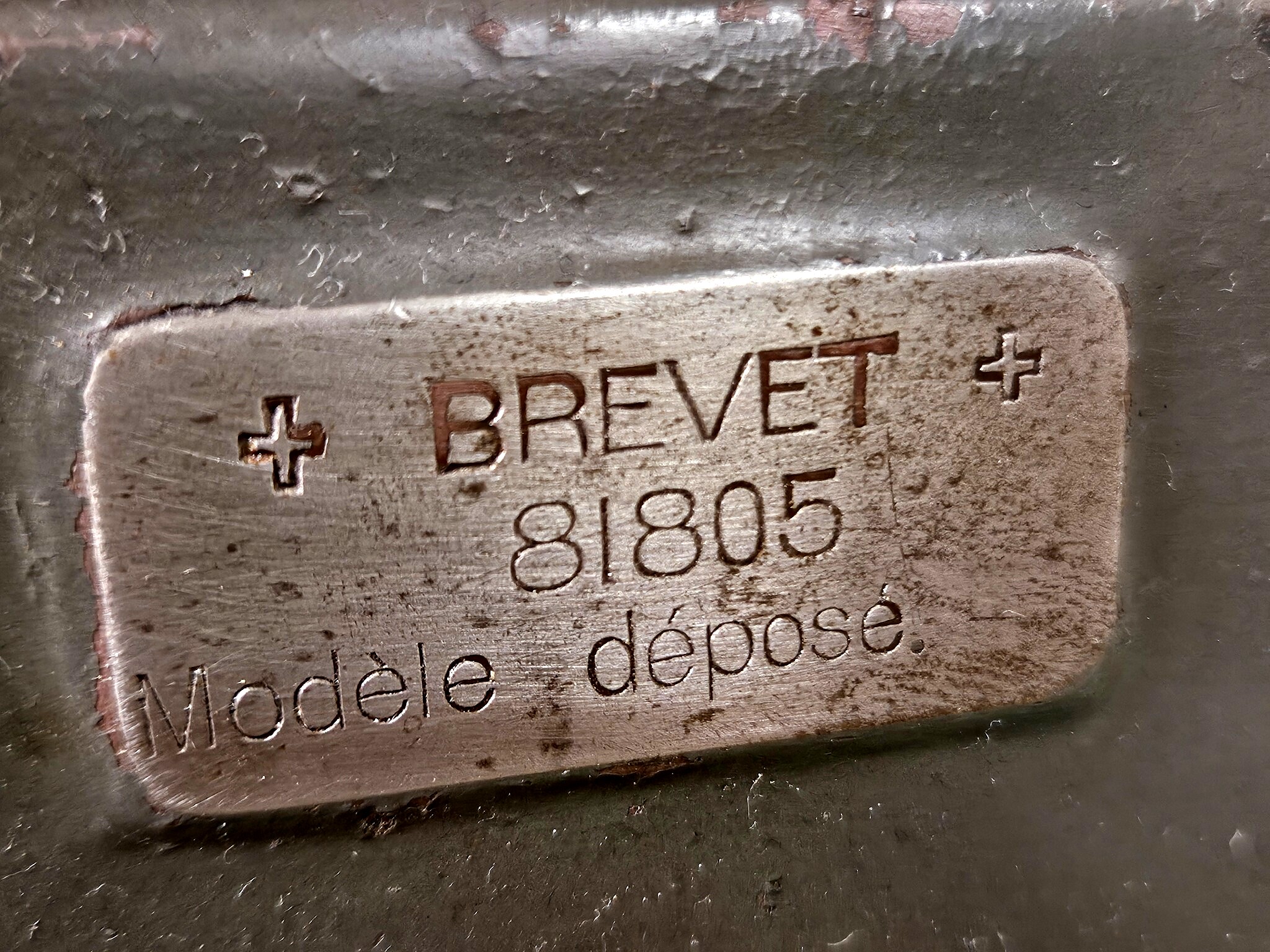

Die Geschichte der Schaublin 70 führt in das Schweizer Jura, mitten in eine Region, deren Uhrenindustrie immer präzisere Werkzeugmaschinen verlangte. Das auf dem Maschinenbett genannte Patent Nr. 81805 wird auf das Jahr 1919 datiert. Es betrifft die charakteristische Befestigung von Spindelstock, Reitstock und Zubehör auf dem Bett – ein Grundprinzip, das bei der Schaublin 70 über viele Jahrzehnte erhalten blieb.

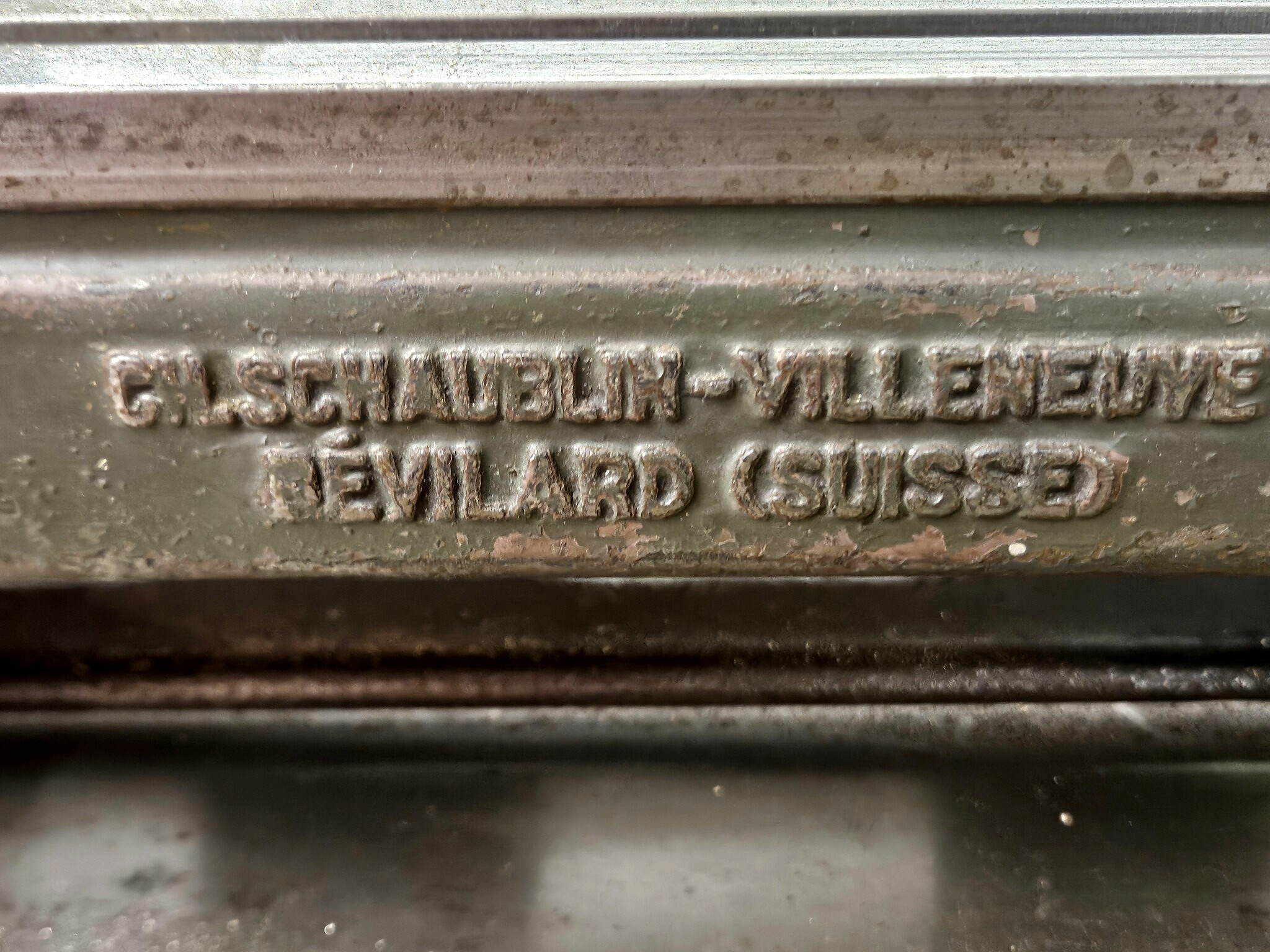

Die erhabene Bezeichnung „Ch. Schaublin-Villeneuve – Bévilard (Suisse)“ weist auf eine frühe Ausführung hin. 1946 wurde das Unternehmen in die „Fabrique de machines SCHAUBLIN SA“ umgewandelt. Das genaue Baujahr dieser Maschine ist bislang nicht bekannt.

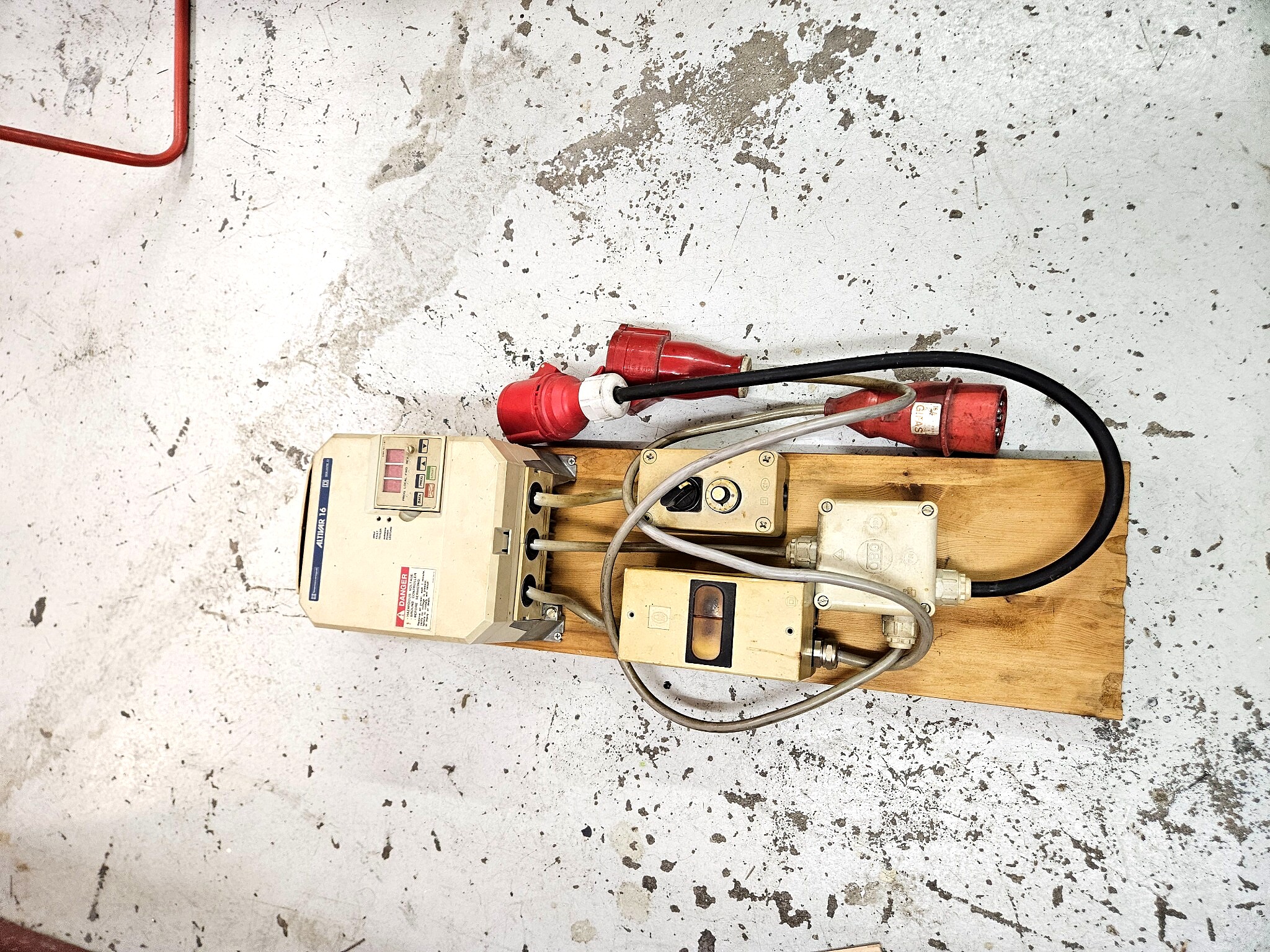

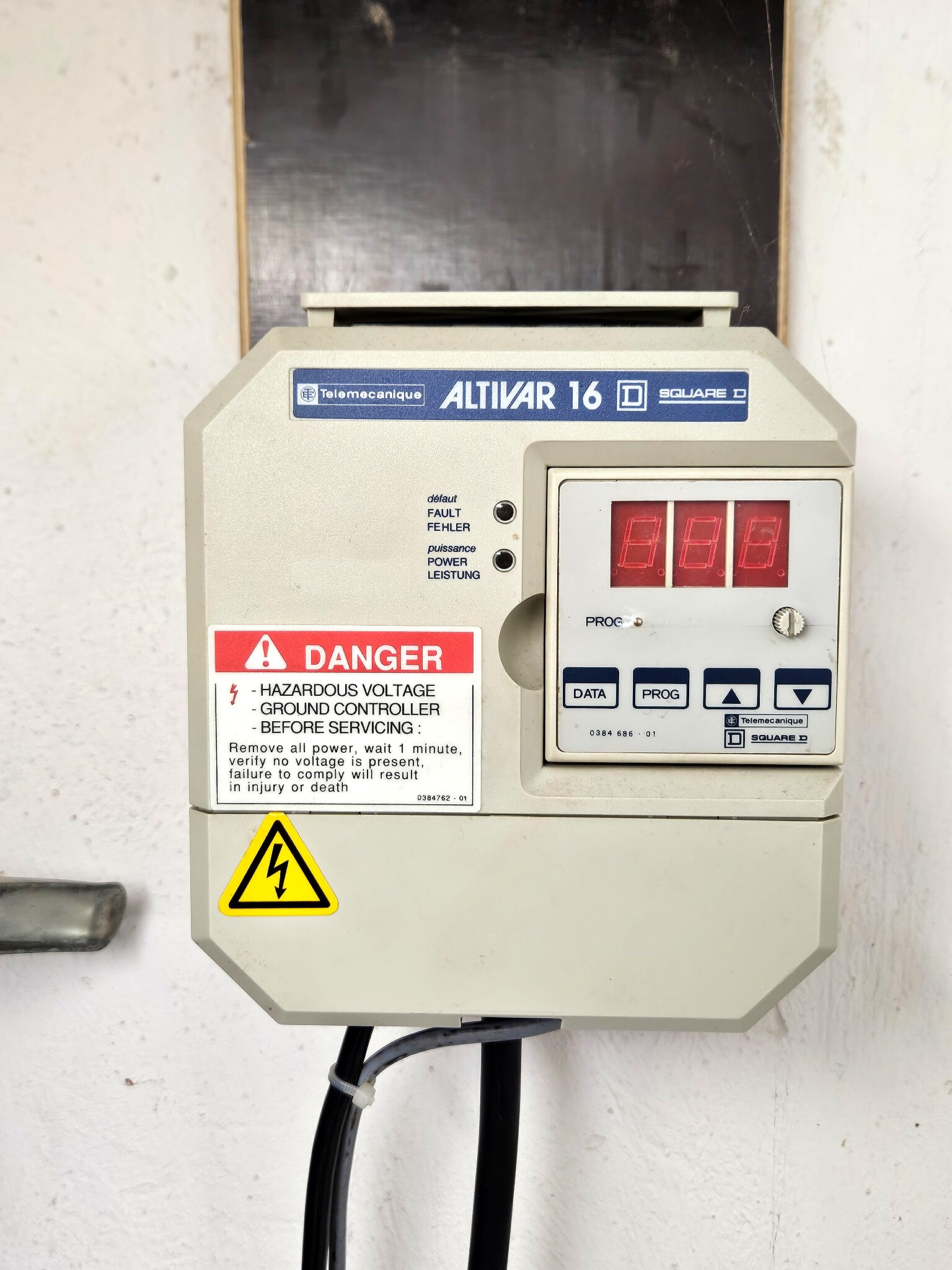

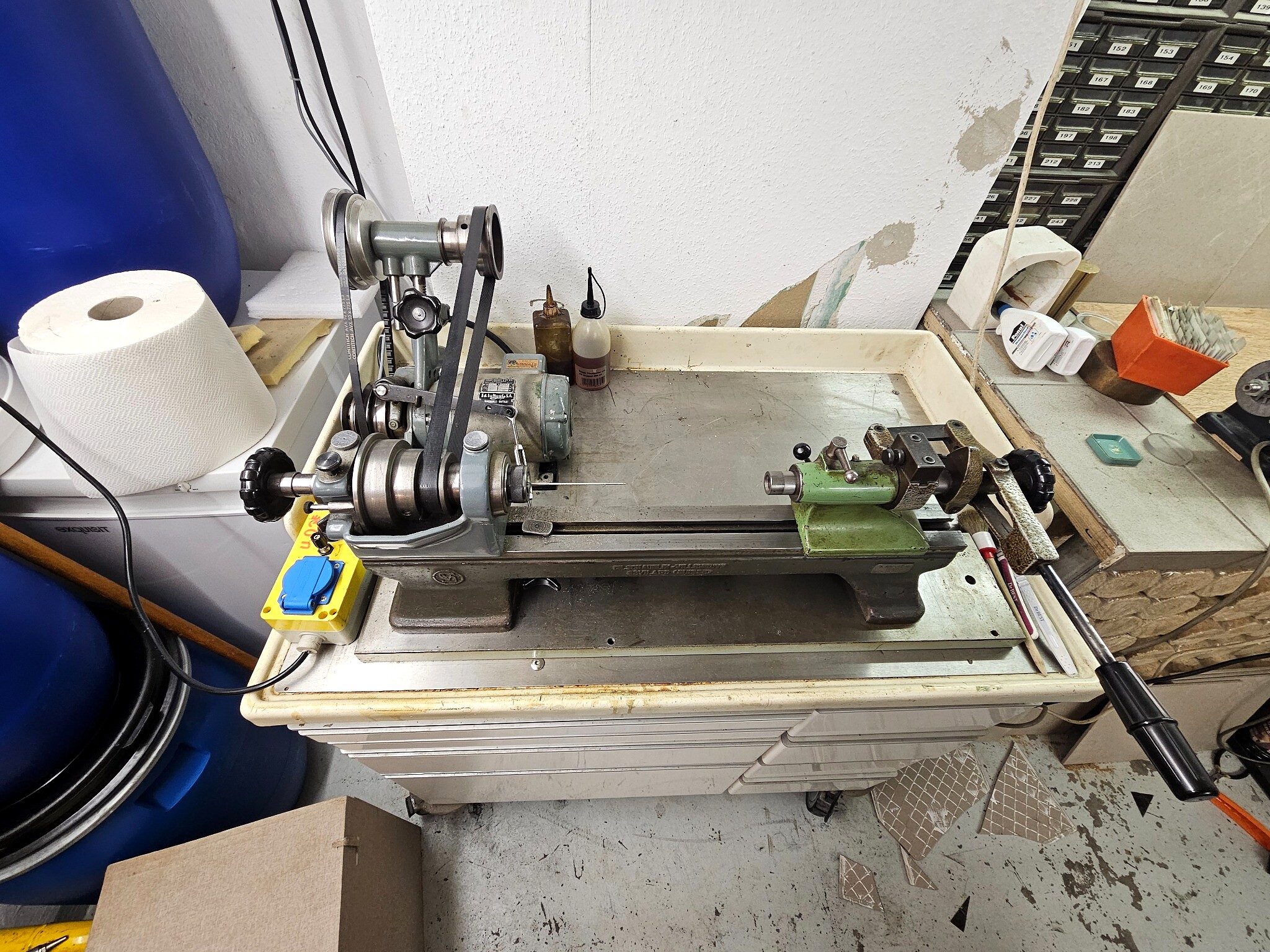

Mit 70 Millimetern Spitzenhöhe, W12-Spannzangensystem, Flachriemenantrieb und Kreuzsupport war sie für feine Dreh- und Präzisionsarbeiten ausgelegt. Der später ergänzte Frequenzumrichter zeigt, dass die Maschine nicht nur gesammelt, sondern an veränderte Werkstattbedingungen angepasst und weiterhin praktisch genutzt wurde. Sie war bis vor Kurzem noch in Betrieb.

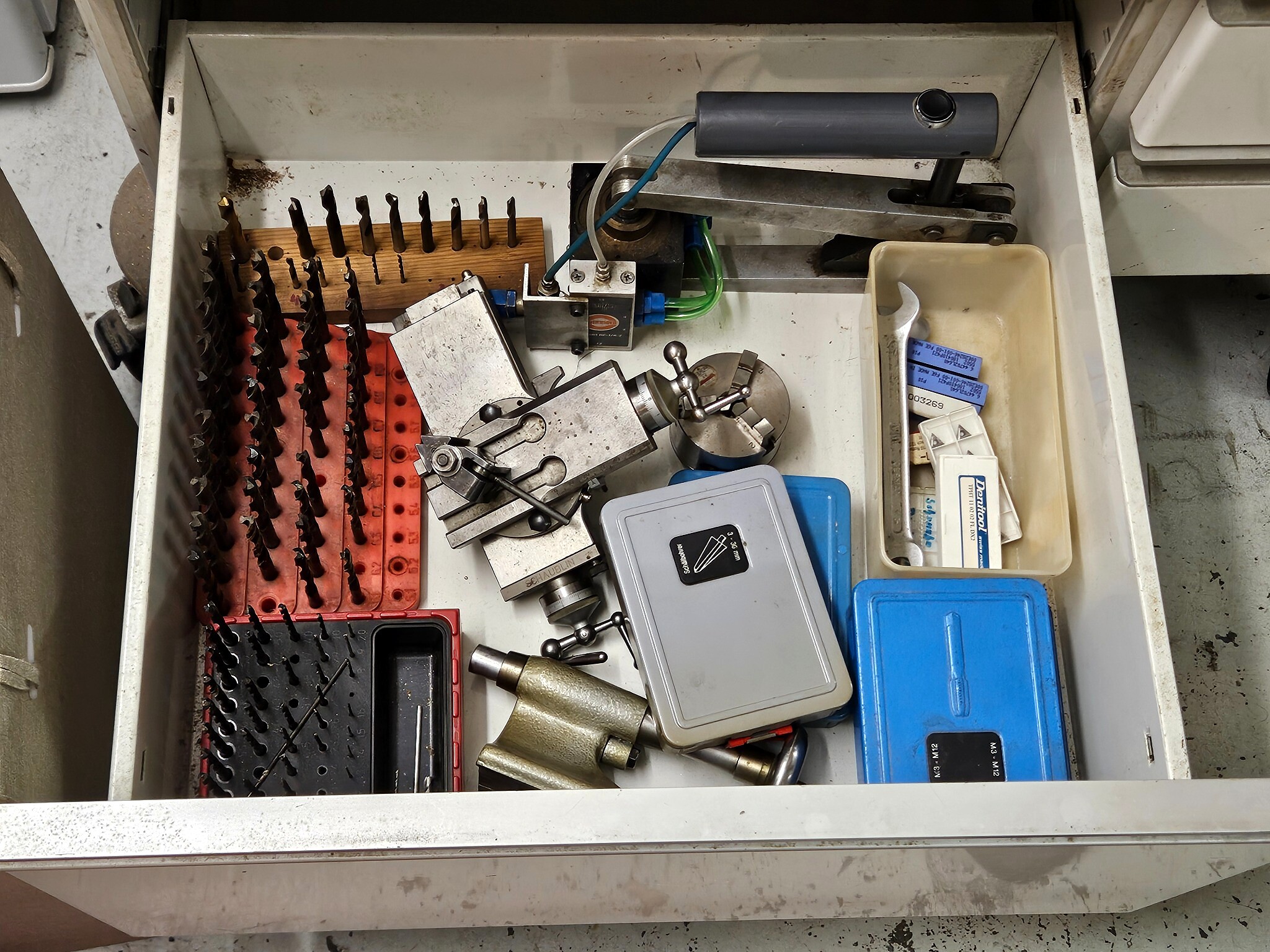

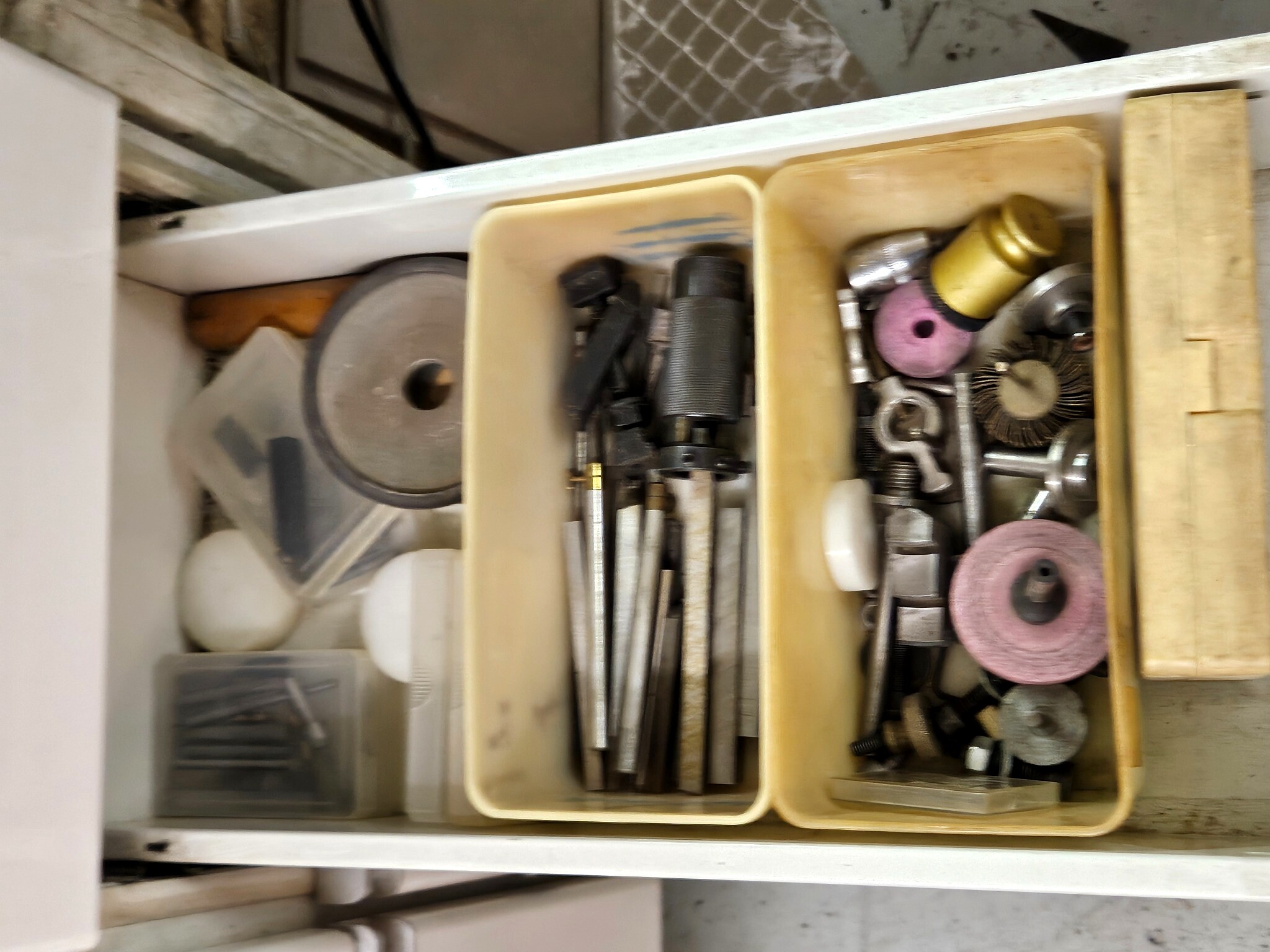

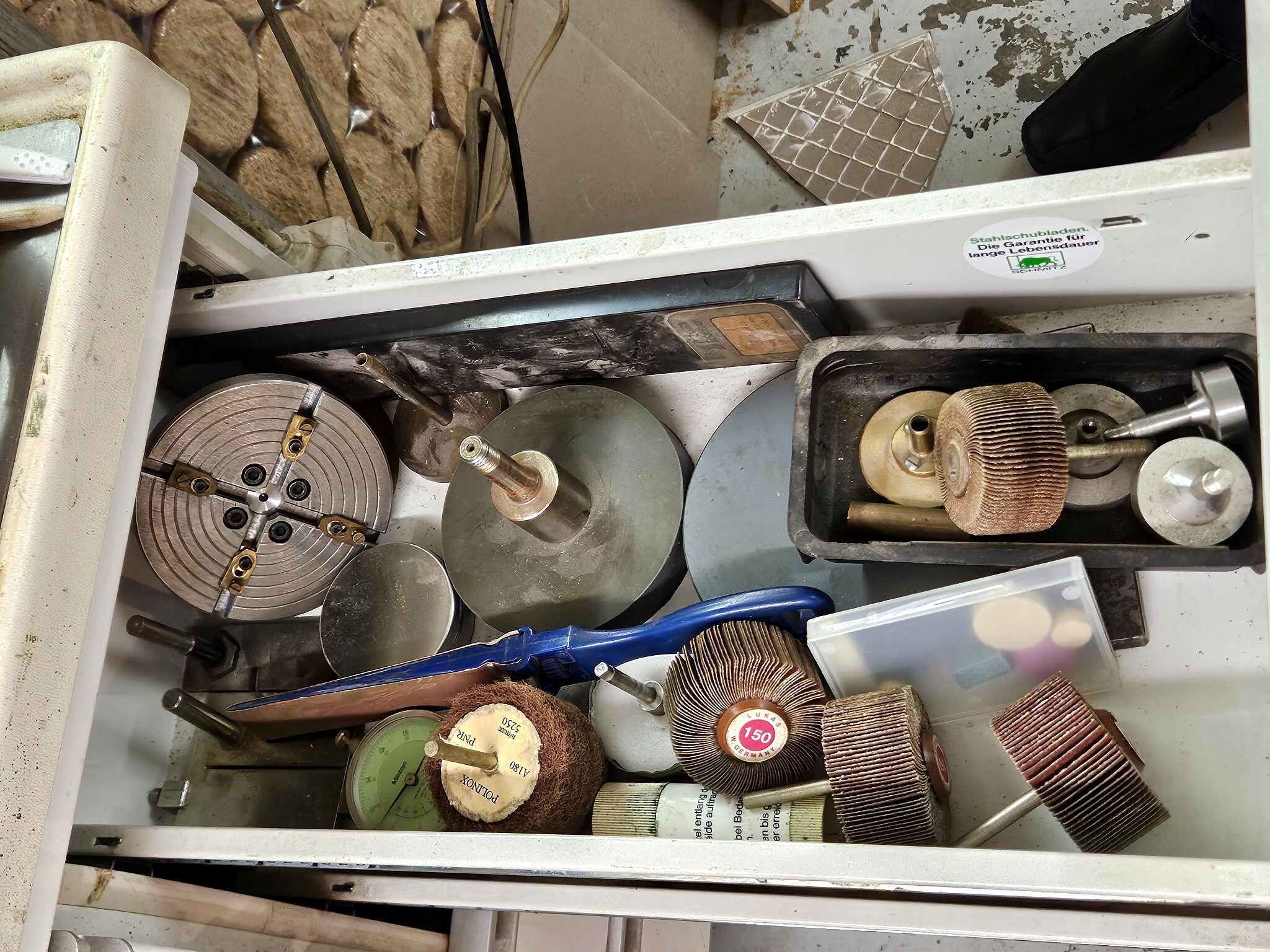

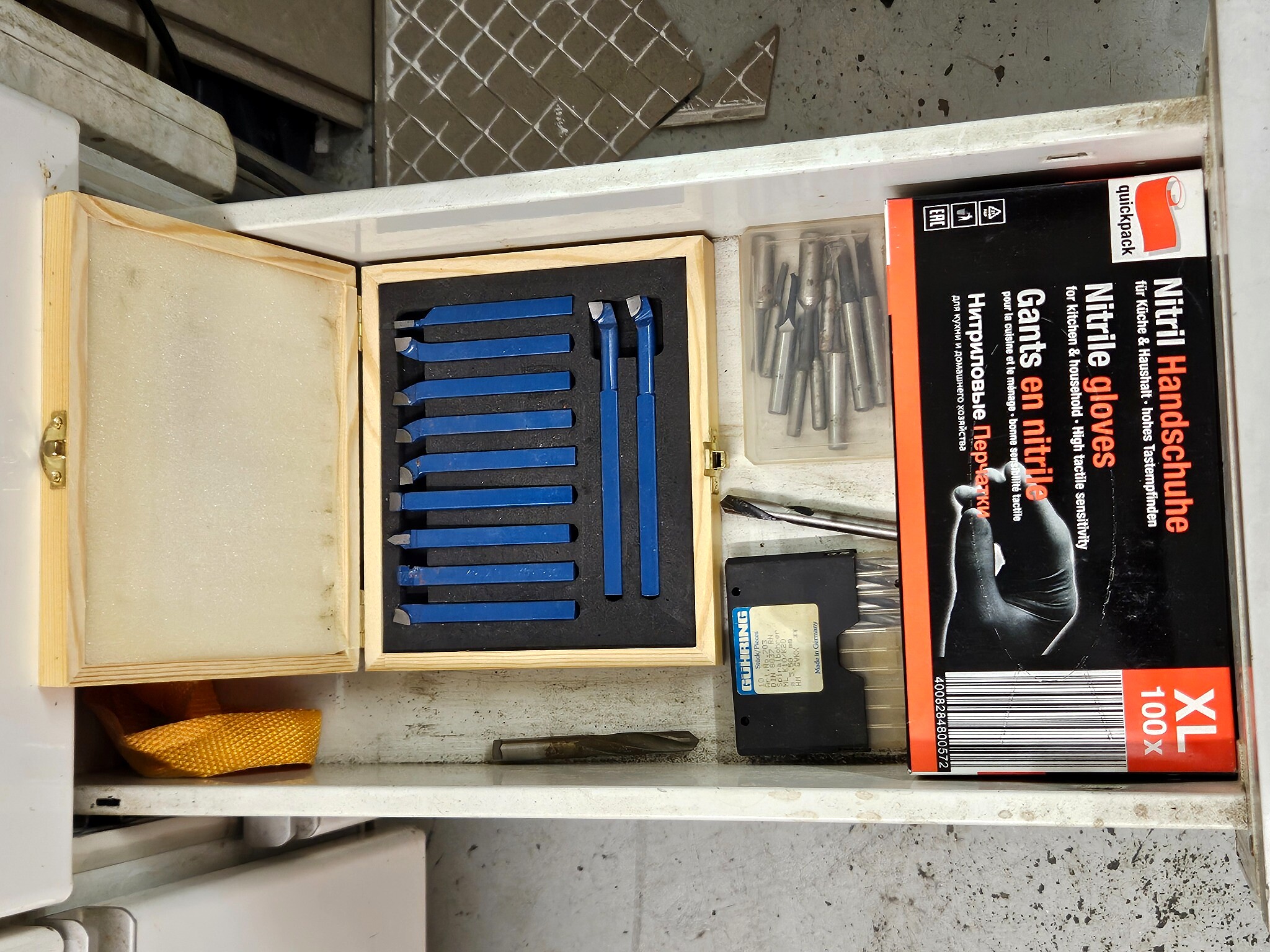

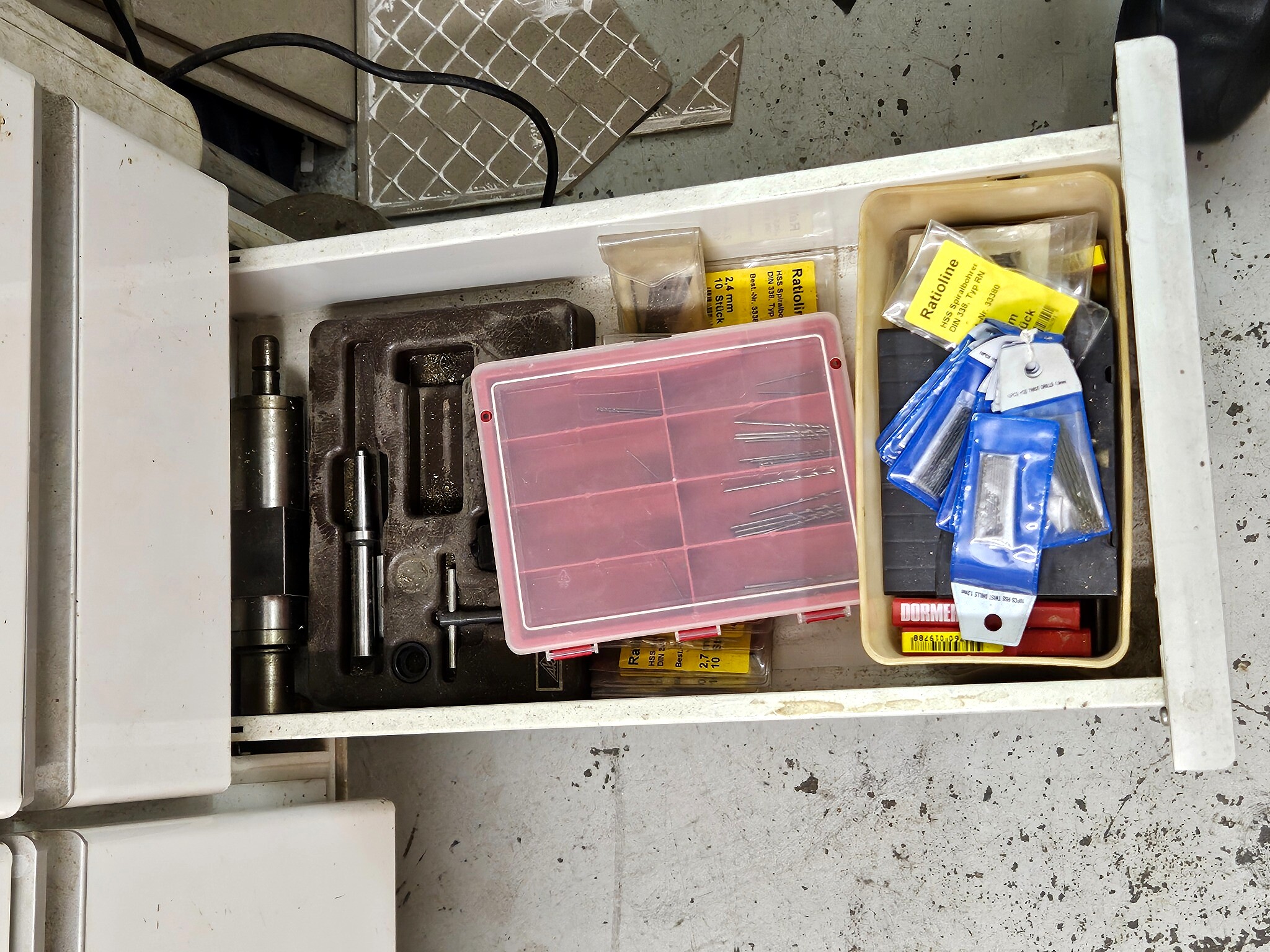

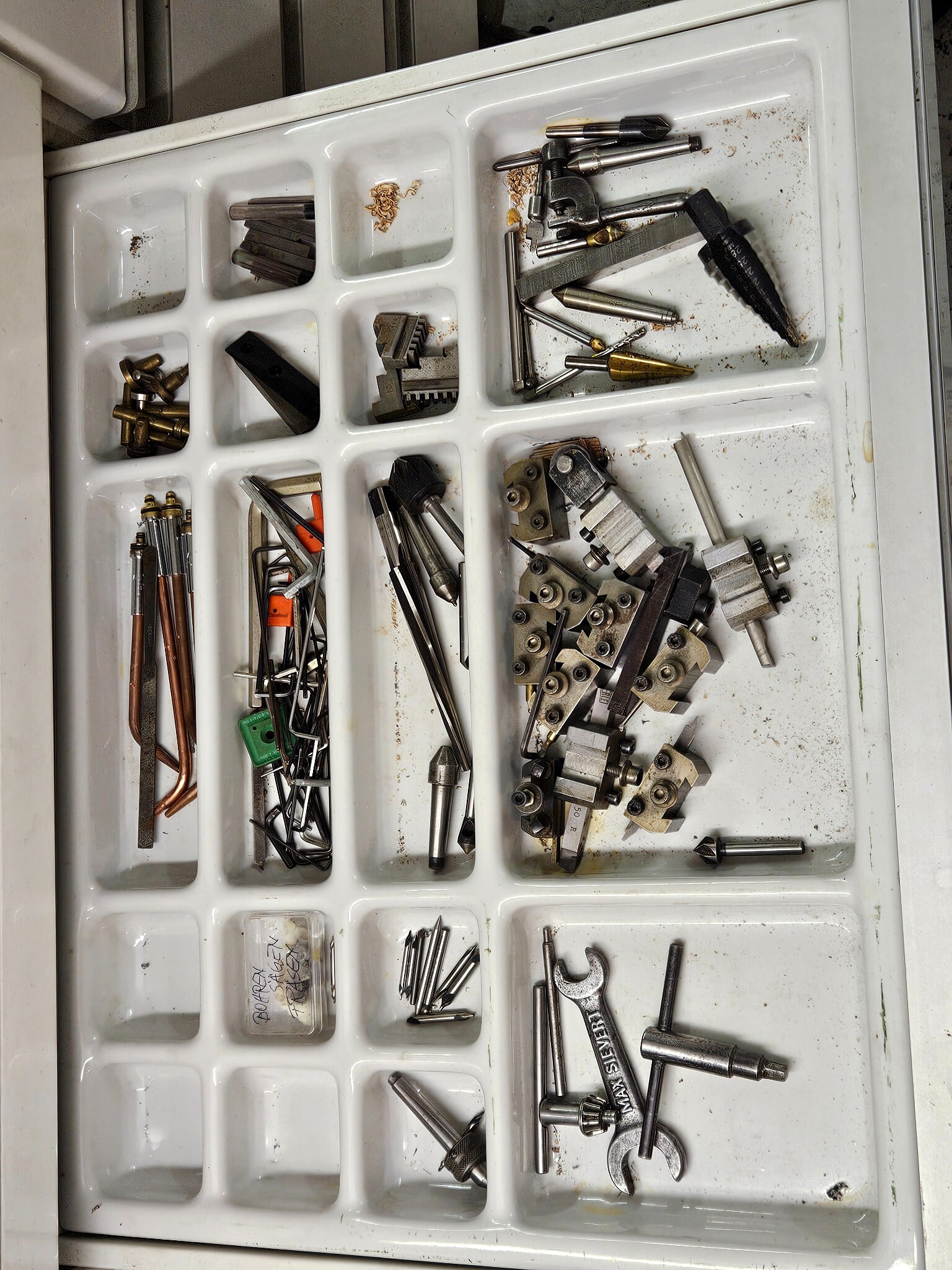

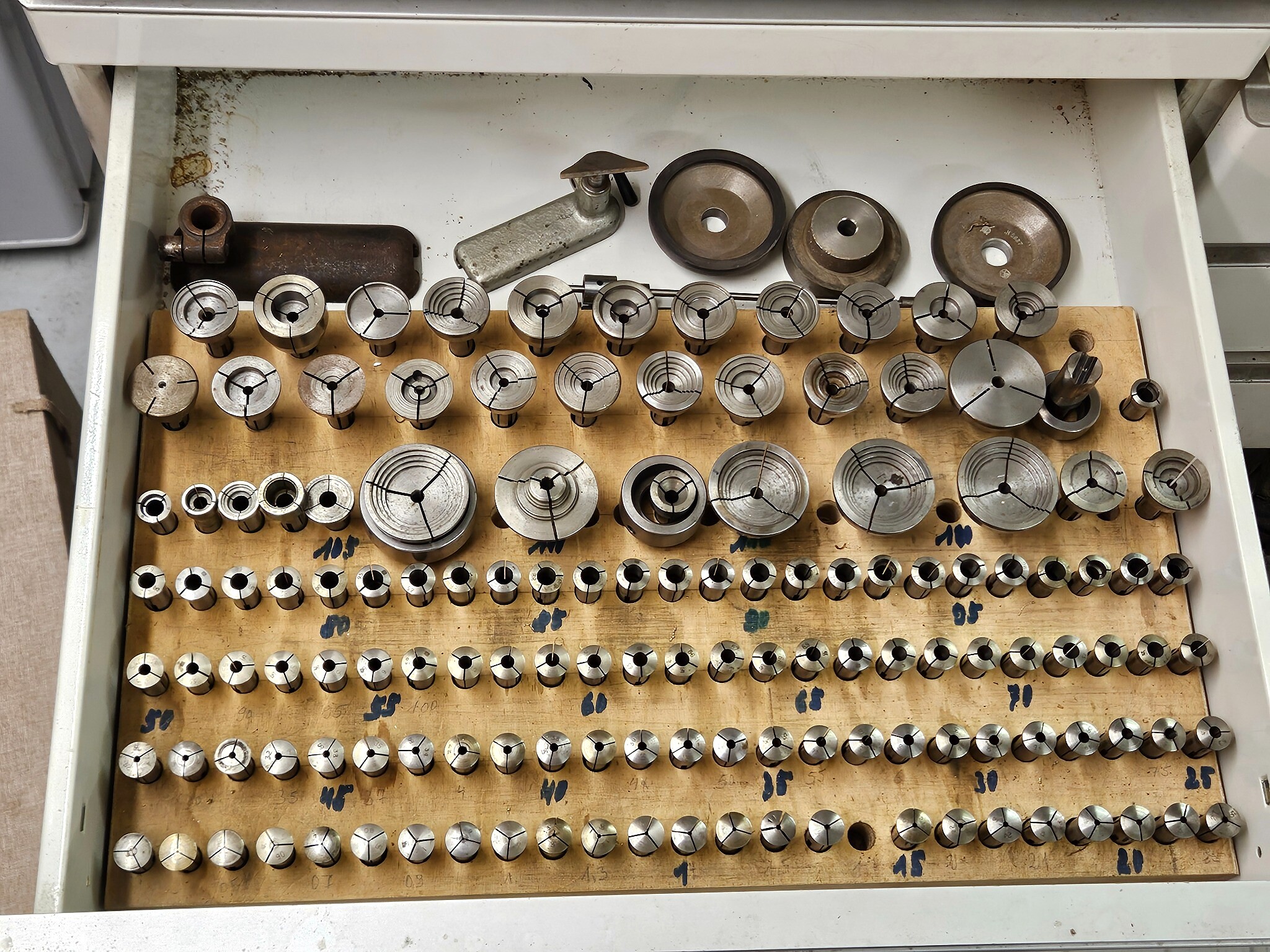

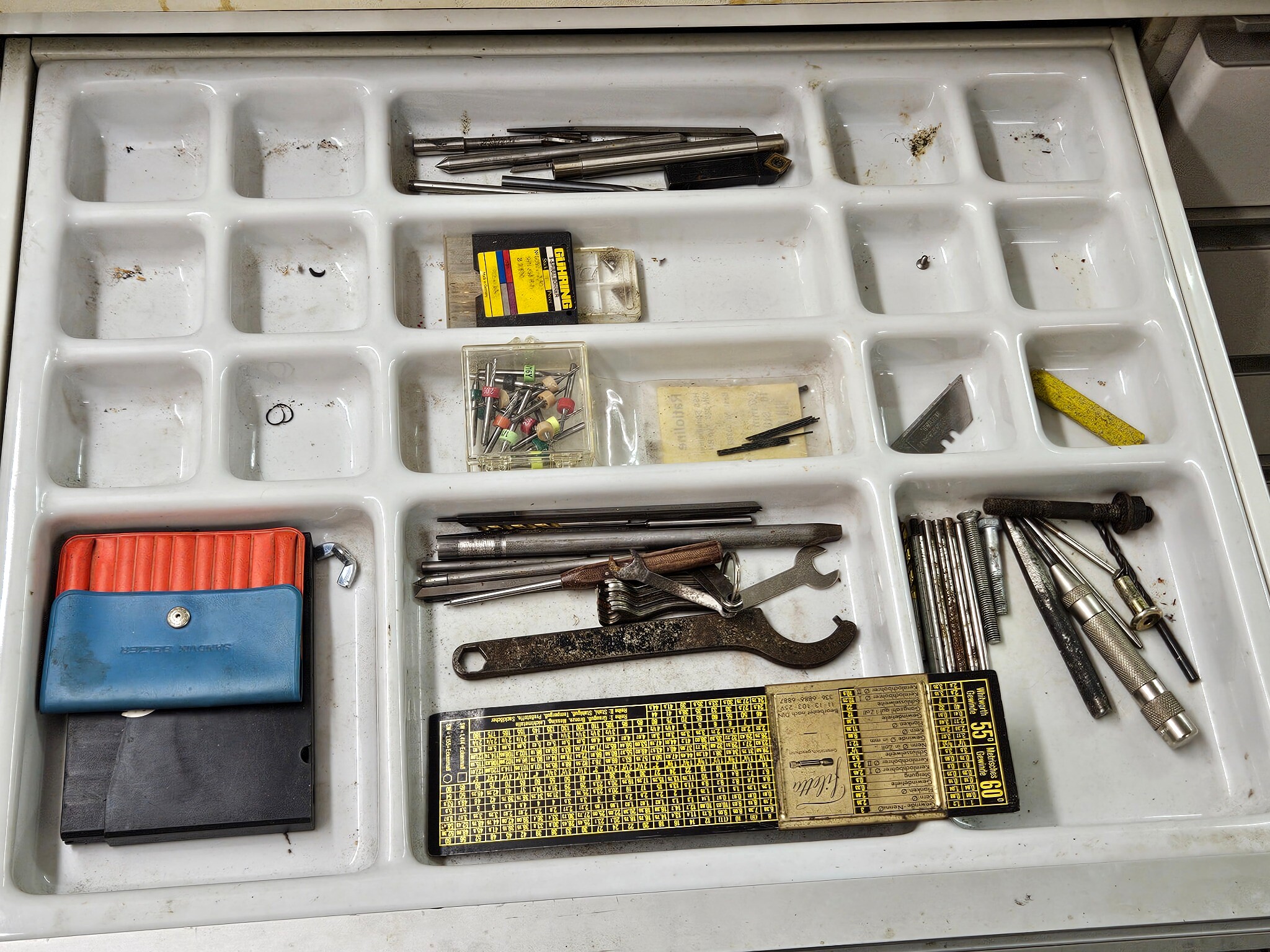

Zum Ensemble gehört ein umfangreicher Werkzeugschrank mit Spannzangen, Futtern, Spitzen, Aufnahmen und zahlreichen Spezialwerkzeugen. Viele dieser unscheinbaren Teile waren für den Werkstattbetrieb ebenso wichtig wie die Maschine selbst. Präzision entsteht schließlich selten durch ein einzelnes großes Gerät – meistens liegt sie in sehr vielen kleinen Schubladen.

Diese Schaublin ist kein stillgelegtes Denkmal der Feinmechanik. Sie tat noch vor Kurzem genau das, wofür sie gebaut wurde: aus kaum sichtbaren Abweichungen brauchbare Präzision zu machen.
